UDZ-SK 01、02、03型数显电接点液位计

UDZ-SK型双色电接点液位计采用变色红绿发光管在显示中模拟水(绿)与汽(红)，明显指示水位在容器中的位置，可清晰直观的显示水位在容器中的高度数据，整套仪表包括一次测量筒和二次显示仪表。

本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其他导电液体的液位测量，但不适用易燃易爆介质。

★其特点：

★SK双色电接点液位计具有工作原理和结构简单、显示直观，水阻及报警位置可由用户任意调节，运行可靠、判断和排除故障便利、维修量小等特点。

★仪表显示用5×5平面型发光器件，寿命长、功耗小、光通量大，显示明亮。

★SK双色电接点液位计为了适应水处理后水阻的变化，仪表设计了水阻调节功能，可提供用户水阻调节范围在0-500KΩ场合，接点采用超纯氧化铝瓷管作绝缘子体。

★仪表具有越限报警、满水、缺水保护等性能，本仪表设计了上报警三组和下报警三组，报警位置可由用户任意选定、任意调整。

★主要技术参数

★测量筒

名称	型号	额定工况	显示接点数	变送范围
锅炉汽包水位测量筒	UDZ-02S-19Q	P=15.68Mpa T=350℃	19	±300mm
	UDZ-02S-17Q	P=15.68Mpa T=350℃	17	±250mm
	UDZ-01S-19Q	P=4.41Mpa T=250℃	19	±300mm
	UDZ-01S-17Q		17	±250mm
	UDZ-01S-15Q		15	±200mm
	UDZ-01S-13Q		13	±150mm
	UDZ-01S-11Q		11	±100mm
高压加热器测量筒	UDZ-02S-17G	P=15.68Mpa T=350℃	17	0-1000mm
除氧器测量筒	UDZ-01S-17Y	P=4.41Mpa T=250℃	17	0-1700mm

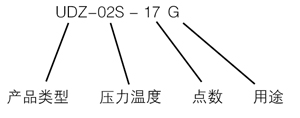

★测量筒命名法:

★产品类型: U-物位仪表 D-电接触液位计 Z-指示

★压力温度: 01S-工作压力≤4.41Mpa 工作温度≤250℃

★02S-工作压力≤15.68Mpa 工作温度≤350℃

★03S-工作压力≤20.6Mpa 工作温度≤400℃

★点数: 仪表显示点数

★用途: Q-汽包 G-高加 Y-除氧器

特殊规格可在定货时提出,本厂能按用户要求制造。

★二次仪表

型号	表头规格	显示点数	显示范围	报警点
UDZ-SK-19Q-Z(H)		19	±300㎜	4
UDZ-SK-17Q-Z(H)		17	±250㎜	4
UDZ-SK-15Q-Z(H)		15	±200㎜	4
UDZ-SK-13Q-Z(H)	160×80×275㎜	13	±150㎜	4
UDZ-SK-11Q-Z(H)		11	±100㎜	4
UDZ-SK-17Q-Z(H)		17	0-1000	4
UDZ-SK-17Q-Z(H)		17	0-1700	4

★二次仪表命名方法:

★产品类型：U – 物位仪表 D – 电接点液位计 Z – 指示 S – 双色 K –水阻可调，报警位置可调

★点数：仪表显示点数

★用途： Q – 汽包 G – 高加 Y – 除氧器

★安装方式：Z – 直式 H – 横式

★特殊规格可在定货时提出，本厂能按用户要求制造。

报警角点容量	220V AC 1A
水阴要求	0-500KΩ
消耗功率	约6.5vA(接点全导通时)
工作电压	220V±10%（电池供电DC6V）
工作时间	连续使用
外形尺寸	80160275mm
按装方式	板式，开孔尺寸76+1*152+1mm
重量	约2.4KG
信号线长度	≤220
使用环境	温度为-10℃--+10℃，相对温度不大于85%不含腐蚀性气体的室内。

★工作原理

由于水和汽的导电性能差异极大。以发电厂汽包为例，在温度350℃以下时，纯水的电阻率<106欧姆--厘米，而蒸汽的电阻率>108欧姆--厘米。测量筒的作用就是将水位的变化通过接点电阻的变化取得信号，依照“数”的关系馈送至二次仪表。

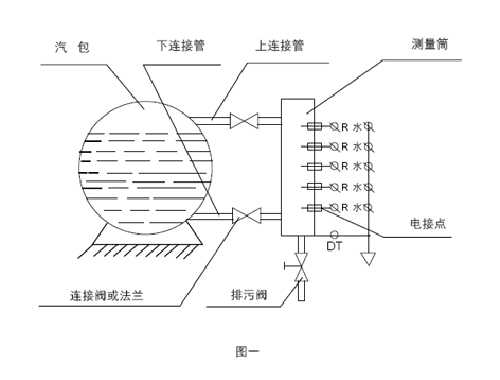

图一所示了电接点液位计的工作原理。它是由水位容器，电接点和测量显示线路等构成。电接点的绝缘子可以使接点与容器外壳间绝缘、浸在水中的接点，由于水的电阻较低、使接点与容器外壳接通，通过水的导电性，点燃绿显示灯，处于汽中的接点，由于汽的电阻很大，可相对地看作为开路，绿显示灯不亮，红显示灯亮。因此，水位的高低就决定了接点浸入水中数量的多少，也就决定了绿显示灯点燃的多少，于是反映了水位的高低。
