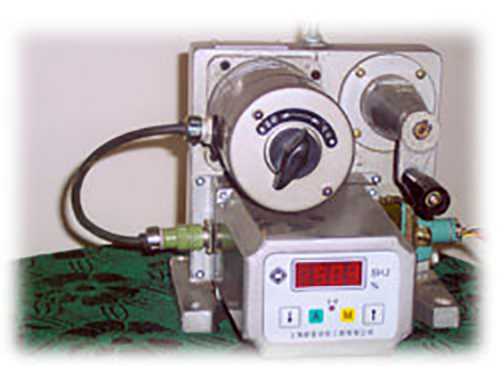

SHJ/E 型数显电动执行机构

SHJ/E型电子数显电动执行机构，是DKJ系列电动执行机构中的一种新型产品，它用机电一体化控制器代替原来系统的位置发生器，伺服放大器。可直接接受4-20mA直流控制信号，将此转变成与其对应的转角位移，通过调节机构完成自动调节任务，在现场可直接进行手动操作，并具有LED数码显示，可以直观清晰的显示执行起的运行状态和调节机构的，广泛用于电力、冶金、石油、化工、轻工、纺织、食品、医药、建材等生产过程控制系统。

★ 主要技术指标

★ 输入信号：4-20mA·DC（Ri=250Ω）或1-5V·DC无源开关量信号有源开关量信号（与工作电源相同）

★ 位置输出信号：4-20mA·DC（Rf=500Ω）

★ 基本误差：±1.5%

★ 死　　区：<2%

★ 回　　差：<1.5%

★ 调节机构的开度显示：0-100%

★ 断信号识别：<2mA·DC

★ 电源电压：220VAC50Hz

★ 使用环境：温度：-25℃～+75℃

★ 相对湿度：<95%

★ 远控触点：50V/0.1A

★ 型号规格

型号、规格	对应DKJ（Z）	出轴力矩N·m	重量（kg）	每转时间S	有效位移
SHJ/E-2100	210	100	31	100±20%	0-90
SHJ/E-3100	310	250	48
SHJ/E-4100	410	600	86
SHJ/E-4100	510	1600	145
SHJ/E-6100	610	4000	178
