FP-平衡器

用途

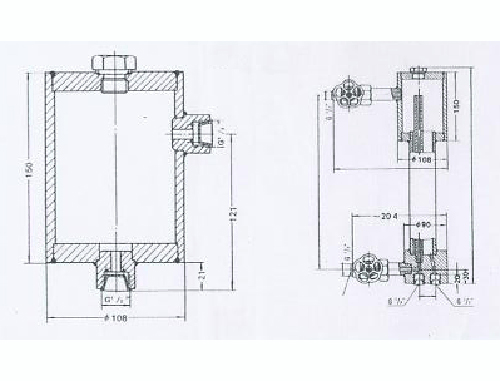

FP-64A、B型平衡器是测量液位用的附件。测量低压容器的液位时，采用FP-64A型单层平衡容器；测量锅炉水鼓水位时，应采用FP-64B型双层平衡容器。

工作原理

测量低压容器的液位时，当容器内外温差大，或气相容易凝结成液体，就要采用FP-64A型单层平衡容器进行测量。将平衡器中充灌隔离液，其重度为P2、此时，变送器承受的压差∆P= p1（H +h1+h2）- p2 h3 = p1H-（p2h3-p1h1-p1h2）式中（P2h3-p1h1-p1h2）是不变值，变送器上的迁移弹簧可以将这个不变值平衡掉，于是变送器的输出压力一般与测量信号（H）的变化有关。

测量锅炉水鼓水位采用FP-64B型双层平衡容器，平衡器与水鼓蒸汽部分相连，水位管与水鼓内的部分相连，其水位与水鼓内的水位相同，平衡器内的水位保持恒定，并通变送器的低压侧，（变送器负移补偿之），水位管通变送器的高压侧，当蒸汽的压力、温度等恒定时，变送器的输出压力一般与水位的变化有关，而与蒸汽侧导压管的冷凝液高度无关。
